zes zimmer

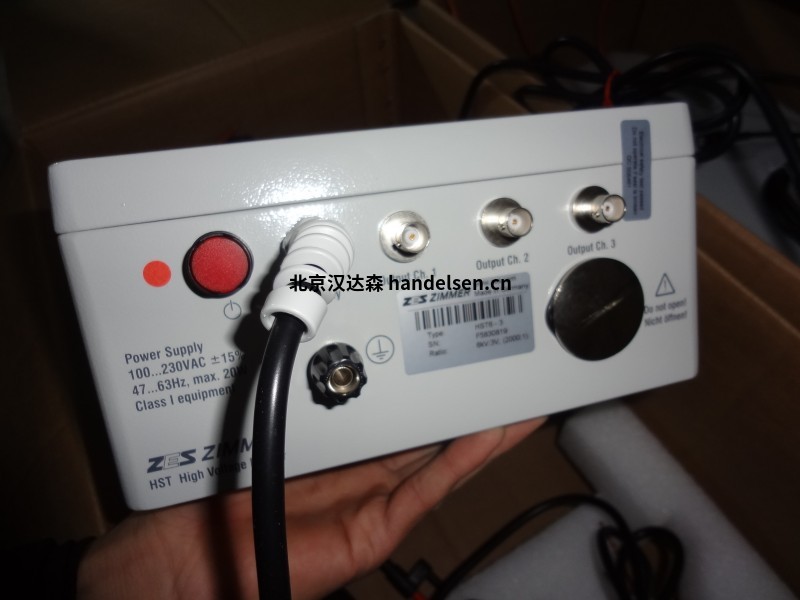

ZES ZImmer HST系列高精度电压传感器 HST3-3

zes_zimmer  HST宽带精密高压分压器

非常适合宽带电源

中压测量

逆变器，高压放电灯，

超声波和等离子发生器

精确测量高达20 kV的峰值电压

频率范围DC至300 kHz

可忽略不计的相位误差

单相，双相和三相版本可用

浮动电压的差值测量

用于精密功率计的精密高压分压器

zes_zimmer  HST系列宽带精密高压分压器

扩展ZES ZIMMER精度的电压测量范围 -

离子功率计LMG用于标称电压以上

1000 V.高压输入配有2 m引线

附着在对地电压上的电压。

开放式引线可由客户完成。 HST3

（相应的HST6 / 9/12）将DC，AC或任何失真的电压分开

具有非常高的精度1000倍（相应的。

2000/3000/4000）。分压电压可在

缓冲低阻抗BNC输出。为了避免噪音干扰

建议使用屏蔽电缆

测量LMG的输入。 HST可以作为

一个，两个或三个通道版本以匹配特定的

测量任务。单通道HSTx-1单独使用

结束系统（例如超声波应用）。对于浮动

（差值）电压测量（例如放电灯，

等离子体应用）两相HSTx-2是最合适的。

两个测量点之间的差异可以是

测量为输出信号之间的差值

通道。三通道的典型应用领域

zes_zimmer  HSTx-3是变频器馈电的中压变频器

和电压谐波。高压分压器不是

适合在网格上测量！

安全

结束系统（例如超声波应用）。对于浮动

（差值）电压测量（例如放电灯，

等离子体应用）两相HSTx-2是最合适的。

两个测量点之间的差异可以是

测量为输出信号之间的差值

通道。三通道的典型应用领域

zes_zimmer  HSTx-3是变频器馈电的中压变频器

和电压谐波。高压分压器不是

适合在网格上测量！

为确保安全测量，您必须连接

外壳的保护接地端子与适当的

接地点。在这里你必须确保

接地导体具有足够的横截面，

关于应用可能的短路电流

灰。现有的保护接地电源

供应不是为此而设计的。适当的安全

严格遵守说明！

我们建议使用用于的高压熔断器

电压互感器保护和避雷器。该

高压分压器不适合测量

网格，如雷击，开关操作等

事故可能会导致高瞬态过电压，

远高于ZES ZIMMER规定的允许值，

因此存在人员和设备的安全风险。

有关安全和应用的更多数据，请参阅

传感器手册“ZES传感器和附件”的第7章。

zes_zimmer 型号：

zes_zimmer  HST3-1

zes_zimmer  HST3-2

zes_zimmer  HST3-3

zes_zimmer  HST6-1

zes_zimmer  HST6-2

zes_zimmer  HST6-3

zes_zimmer  HST9 -1

zes_zimmer  HST9 -2

zes_zimmer  HST9 -3

zes_zimmer  HST12-1

zes_zimmer  HST12-2

zes_zimmer  HST12-3
